バルブアクチュエータ

VALVE ACTUATOR

直流モータ

概要

停電時でも動作させるための実績のあるアクチュエータとして直流モータを使う方法とエアモータを使う方法があります。
直流モータ式アクチュエータは従来から緊急遮断弁用などとして電力プラントをはじめ上下水道に実績があります。

直流モータの要件として留意すべき事項

  • 1.バルブ特性にあう高起動トルク特性
  • 2.直入始動法が可能なモータ
    直入始動可能なモータは汎用の直流モータで必要となる始動時の電流制限用抵抗及び切換え回路が不要で回路が簡素化できます。

直流モータの仕様

  • 1.励磁方式 自己励磁/和動複巻式
  • 2.電源
    100V、110V、115V
    200V、230V、250V (オプション)
  • 3.サイズ(出力:起動トルク基準)
    #2、#5、#7.5、#10、#15、#25、#40、#60、#80、#100、#150、#200
  • 4.運転時間(短時間定格)
    40%負荷(中間負荷) #2~ #25:7.5分  #40~ #200:2分
  • 5.ブレーキ (オプション)

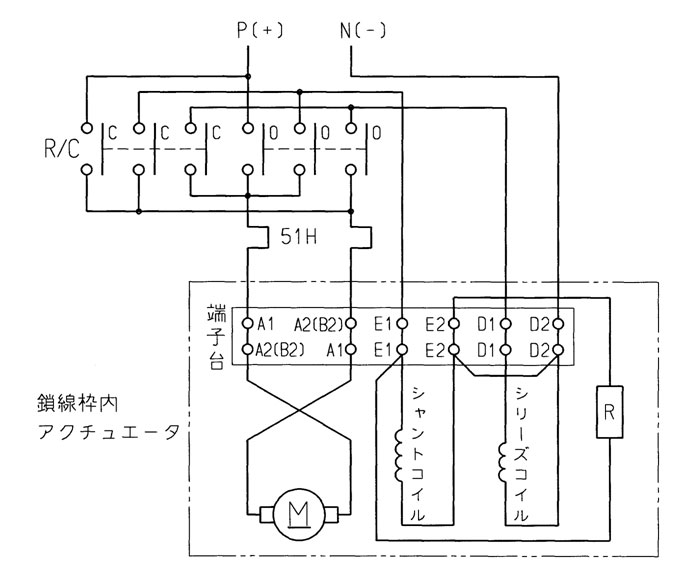

直流モータ接続図

記号説明

R/C:可逆電磁開閉器
51H:サーマルリレー ヒータ
R:放電抵抗
(注1)E2端子への外部配線は禁止しております。
(注2)Rは放電抵抗を示します。
(注3)モータサイズ#7.5以上(補極付)の場合は端子記号A2がB2となります。
