バルブアクチュエータ

VALVE ACTUATOR

電装品の紹介

専用モータ(電動弁用モータの特性:起動時最大トルク/低慣性)

標準モータ サイズ:#2~#350 (0.2~35kW) E/B種標準 オプション:ブレーキ, 絶縁種(F/H種)
原子力向モータ(格納容器内) サイズ:標準モータと同じ H種 耐放射線型
直流モータ サイズ:#2~#200 (0.2~15kW) B種標準 オプション:ブレーキ、絶縁種(F/H種)
水門用交流モータ(汎用特性) サイズ:0.2~37kW E/B種標準 オプション:ブレーキ、 冷却ファン、 絶縁種(F/H種)
単相交流モータ 0.2、0.4、0.5kW F種 コンデンサ内蔵型 (AC100V/200V)
エアモータ 2R~10R(11~103Nm @0.5MPa) 作動空気圧 0.3~0.6MPa
タンデム型モータ 標準モータとエアモータ【緊急用】を組み合わせたモータ
油圧モータ 0.5~150Nm 定格圧力 9.8~13.7MPa

【新製品】小型単相モータ

屋外型の単相モータで使いやすくするためにコンデンサはモータに内蔵されています。対象アクチュエータは小型機種のJMB-04M1,-03M1,SMB-000です。

標準モータ

水門用モータ(ブレーキ付)

トルクスイッチ

【接点は自己浄化式】
標準ロータリー型 1a、1b接点/ 2b接点
標準オープン型 1b接点
スナップアクション式ロータリー型 1a、1b接点 接点のON・OFFの応差により → チャタリング゙防止
マイクロスイッチ型 1C接点 接点のON・OFFの応差により→ チャタリング゙防止

標準ロータリ型トルクスイッチ

標準オープン型トルクスイッチ

スナップアクション式ロータリ型 トルクスイッチ

リミットスイッチ

【接点は自己浄化式】
2列型標準 (2ロータ、4コンタクト) 2TR
4列型標準 (4ロータ、4コンタクト) 4TR
6列型 (6ロータ、4コンタクト) 6TR ※実装の可否は都度検討
耐振動型 2TR, 4TR
簡易調整型 2TR, 4TR

2列型標準リミットスイッチ

簡易調整型リミットスイッチ

開度発信器

コンダクティブ型ポテンショメータ CPP-45B 長寿命、制御用
RCエンコーダ(多回転型アブソリュート) RC12,RC14 非接触(デジタル式)
※G-LinkフィールドユニットやGスケーラーとの組み合わせも可能

RCエンコーダ(多回転式)

非接触型 CP-45H(電源DC5V/出力DC5V)

開度変換器

R/I変換器 電源-外部供給式 RCC420 2線式 4-20mA出力
変換器用避雷器(4-20mA用) MDP-24-1

RCC420型 変換器

変換器用避雷器

コントローラ

専用ポジショナー(アナログ式) MJ70
デジタル式コントローラ Gスケーラ
・RCエンコーダと組合せ
・最大15点の位置リミット接点
(電子式リミットスイッチ)

ポジショナーMJ70

多目的コントローラー

デジタルコントローラ(制御盤に設置)

プラグインコネクタ

標準型汎用コネクタ VGC型
汎用型コネクタ VA型
汎用型コネクタ ZBC型
大型コネクタ BCⅡ型
防爆型コネクタ XPC型
原子力向コネクタ NZD型(格納容器外)
原子力向コネクタ NTG型(格納容器内)
原子力向大型コネクタ BCT型(格納容器外)

VGC型

VA型

ZBC型、NZD型

BCⅡ型、BCT型

XPC型(防爆型)

NTG型

スイッチステーション

3スイッチ-3ランプ(耐サージLEDランプ対応可能) BLS-3
【 SW型シリーズ 】(代表例) (ランプ、スイッチの組合せにより13種類あります。)
3スイッチ-2ランプ-1セレクタスイッチ SW-323
3スイッチ-3ランプ SW-330

BLS-3

SW-323

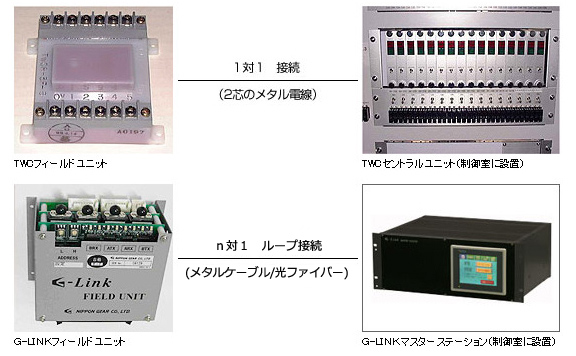

遠隔制御モジュール

TWCフィールドユニット(Two-Wire-Control)
G-LINKフィールドユニット(ネットワーク通信)
